這些通風管道選型知識你掌握了嗎？
發布時間：2022-09-30 瀏覽次數：
1、風管內的風速
2、出風口尺寸的計算
為防止風口噪音，送風口的出風風速宜采用2～5m/s。風口的尺寸計算與風管道尺寸的計算基本相同，一般當層高在3~4米的房間大約取風速在2~2.5米每秒。根據經驗一般可將使每個風口在20~25平方米的面積，其風量大約在500立方米左右。
3、回風口的吸風速度
回風口位于房間上部時，吸風速度取4～5m/s，回風口位于房間下部時，若不靠近人員經常停留的地點，取3～4m/s，若靠近人員經常停留的地點，取1.5～2m/s，若用于走廊回風時，取1～1.5m/s。

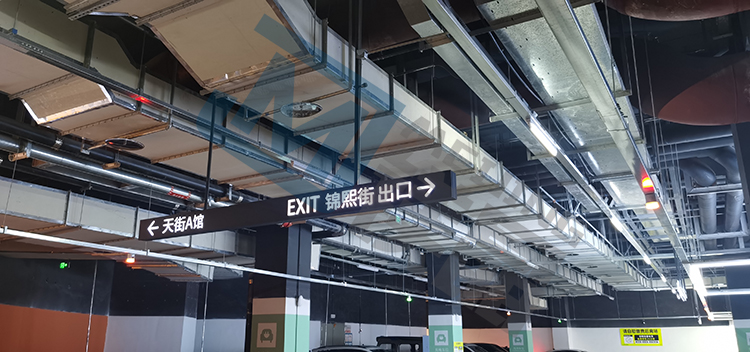

4、風管安裝注意事項及風管計算
在風管設計盡量小的情況下保證主管風速5m/s，支管風速3m/s，
風管計算公式：所選設備風量÷3600÷風速=風管截面積
同時注意保證風管：長邊÷短邊≤4一般不要＞4特殊情況特殊對待。
風口的選擇：所選房間風量÷3600÷風速=散流器喉部截面積
注意:雙百葉風口截面積為以上公式所得面積÷0.7
5、計算風管尺寸
1)等阻尼法(等壓法)是一種方便的計算法，適用于多種場合。
2)根據下表確定主風管中的基本阻尼系數。
風管類型
阻尼系數（mmH2o)
送風管
0.05-0.2
回風管
0.03-0.12
因回風管位于吸風部位，主要承受外部壓力，應注意減輕其風管負擔。對于風管系統，常采用送風管0.08-0.15mmH2O/m，回風管0.06-0.1mmH2O/m作為基準。
6、在進行風管機的風管道設計時，注意在風管機的進、出風處加靜壓箱，以均衡風壓，減少噪音，并且使靜壓箱內的流速保證在3米每秒以下，其長度可根據實際情況來定。
7、風壓估算
?如彎頭、三通、變徑等較少的情況下每米損失4pa左右。
?如彎頭、三通、變徑等較多的情況下每米損失6pa左右。
管道式布風口是集風口、送風管道、靜壓箱、保溫材料、風閥等功能為一體的中央空調末端送風系統。
管道式布風口在沿管長方向上還有由于摩擦阻力和局部阻力造成的壓力損失。因?yàn)閴毫p失與風速成正比關系，當氣流沿管長方向風速越來越小時，阻力損失也不斷下降。與此同時，風管個標準件以及出風口也存在局部阻力損失。管道式布風口送風系統以直管為主，系統中三通、彎頭及變徑很少，一般以沿程阻力損失為主，空氣橫斷面形狀不變的管道內流動時的沿程摩擦阻力按下式計算：
——摩擦阻力系數；
——風管內空氣的平均流速，m/s；
——空氣的密度，kg/m3；
——風管長度，m；
——圓形風管直徑（內徑），m；
摩擦阻力系數是一個不定值，它與空氣在風管內的流動狀態和風管管壁的粗糙度有關。
根據對纖維材料和管道式布風口的綜合性研究得到摩擦阻力系數不大于0.024（鐵皮風管大約0.019），由于管道式布風口延長度方向上都有送風孔，管內平均風速就是風管入口速度的1/2。由此可見，管道式布風口的延程損失比傳統鐵皮風管要小的多。
部件局部壓損計算
當管道式布風口內氣流通過彎頭、變徑、三通等等部件時，斷面或流向發生了變化，同傳統風管一樣會產生相應的局部壓力損失：
Z：局部壓力損失
ξ：局部阻力系數（主要由試驗測得，同傳統風管中類似）
ρ：空氣密度（kg/m3）
v：風速（m/s）
為了減少管道式布風口的局部損失，我們通常進行一定的優化設計：
1．綜合多種因素選擇管經，盡量降低管道內風速。
2．優化異形部件設計，避免流向改變過急、斷面變化過快。
根據實際工程經驗，我們總結出各種管道式布風口部件的局部阻力值（風速＝8m/s），如下表：
例如：某超市壓損計算說明
對于該超市，AHU空調箱風量為36000CMH，選取編號AHU-14號空調箱系統，主管尺寸為2000*610mm，共有5支支管，支管管徑為559mm。選取最長不利環路25米主管+20.6米支管作為計算依據；
沿程阻力損失計算：
主管：25米，2000*610mm，當量直徑
支管道：20.6米，559mm
局部阻力損失計算：
等徑三通局部損失為12Pa，對于變徑三通取20Pa.
最長不利環路壓損為20+8.5+6=34.5Pa.
可見管道式布風口尤其是直管系統的沿程阻力損失非常小，一般不會超過靜壓復得的值，所以在粗算時基本可以忽略不計！
首先把矩形風管轉換成當量的圓形風管。
截面積=半徑*半徑*3.14。
320*250=0.08(平方米)，矩形風管的截面積為0.08(平方米)；
半徑=√(0.08/3.14)=0.159(米)；圓形管道直徑=0.159*2=0.319(米)；
注：√-開平方。
計算風機全壓：
已知每層樓高為3米，共六層高，故管道總長約為18米，風量為5000立方米/每小時，根據上述條件首先計算風速。
風速=風量/(半徑*半徑*3.14*3600)=5000/(0.159*0.159*3.14*3600)=17.5(米/秒)；
計算每米管道的沿程摩擦阻力：
R=(λ/D)*(ν^2*γ/2)=(0.09/0.319)*(17.5^2*1.2/2)=51.6(Pa)
沿程摩擦總阻力：
H=RL=51.6*18=929(Pa)
風機全壓=1.1H=1.1*929=1022(Pa)
γ-空氣密度，可選1.2；ν-流速(m/s)；D-管道直徑；R-沿程摩擦阻力(Pa)；L-管道長度)；√-開平方；λ-管道阻力系數。
8、接風管的風盤的風口設計
1）第一個送風口與風盤的出風口的距離要適當；
2）帶有兩個出風口的風盤送風管要變徑；
3）風盤的送風口與回風口距離要適當。（≤5米）
9、風口的選用
①新風口，送風口用雙層百葉風口
②回風口用格柵風口
③排風口用雙層百葉
④氟系統由于風量一般比較小，如要求冬季采暖需要，宜采用用雙層百葉，不能用散流器。風機盤管帶兩個風口時宜選用帶調節閥的雙層百葉。
