耐火風(fēng)管知識(shí)第4期|項(xiàng)目現(xiàn)場問題頻發(fā)，該如何解決？
發(fā)布時(shí)間：2022-05-13 瀏覽次數(shù)：
耐火風(fēng)管項(xiàng)目中的問題案例
案例一
某商業(yè)體地下車庫
建成時(shí)間：2021年3月
拍攝時(shí)間：2022年3月
施工方式：鍍鋅鋼板+保溫棉（離心玻璃棉/巖棉）+防火板（硬包）
出現(xiàn)的問題：
板材出現(xiàn)發(fā)霉、脫落現(xiàn)象，外包防火板拼接有縫隙，卡條變形出現(xiàn)波浪紋
原因分析1：
首先在板材的選擇時(shí)，估計(jì)施工單位是選擇成本較低的防火板，其復(fù)合采用低劣的原材料混合而成，且無石棉硅酸鹽板，主要是通過紙漿纖維來增加強(qiáng)度，該材料易吸水，在潮濕環(huán)境中容易導(dǎo)致發(fā)霉滋生細(xì)菌。
不恰當(dāng)?shù)氖┕し绞剑阂蛟摪宀谋旧肀容^脆，施工時(shí)應(yīng)采用預(yù)鉆孔的方式打釘，不然容易出現(xiàn)暴邊情況，不能保證包裹的完整性，也就是上面出現(xiàn)的脫落現(xiàn)象。
改進(jìn)建議
1.選用具備以下性能的防火板
1）燃燒性能A1級、熔點(diǎn)高、導(dǎo)熱系數(shù)低
2）具備一定的抗彎強(qiáng)度，能適應(yīng)風(fēng)管的中高壓系統(tǒng)
3）耐水防潮、吸水率低，能適應(yīng)潮濕等環(huán)境
4）強(qiáng)度高、韌性好、施工方便、可釘可裁，不易破損
注意：當(dāng)初次接觸防火板不清楚具體性能的情況下，可選擇有5年以上生產(chǎn)經(jīng)驗(yàn)、有一定規(guī)模、知名度高的廠家。
原因分析2：

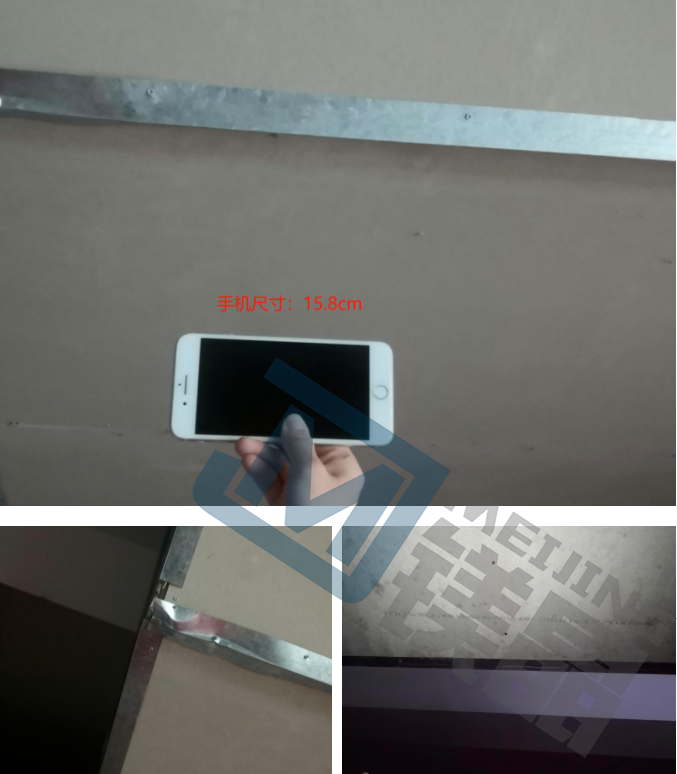

鉚釘間距不符合要求，間距已大于150mm，導(dǎo)致卡條變形，出現(xiàn)波浪紋
改進(jìn)建議
施工時(shí)螺釘間距宜按照中壓系統(tǒng)不大于150mm，高壓系統(tǒng)不大于100mm，且邊條宜采用∠40x40mm、厚度不小于0.6mm的鍍鋅角鋼
原因分析3：
板與板之間的拼接應(yīng)采用鍍鋅條封邊，施工時(shí)由于節(jié)約成本，在板材需要拼接的時(shí)候，沒有選擇平接的邊條進(jìn)行平拼，而是采用密封膠進(jìn)行填縫。
改進(jìn)建議
板縫間采用鍍鋅邊條拼接
耐火風(fēng)管案例二
某商業(yè)住宅一體地下車庫
建成時(shí)間：2017年12月
拍攝時(shí)間：2021年6月
施工方式：直接采用單層防火板組裝而成的風(fēng)管

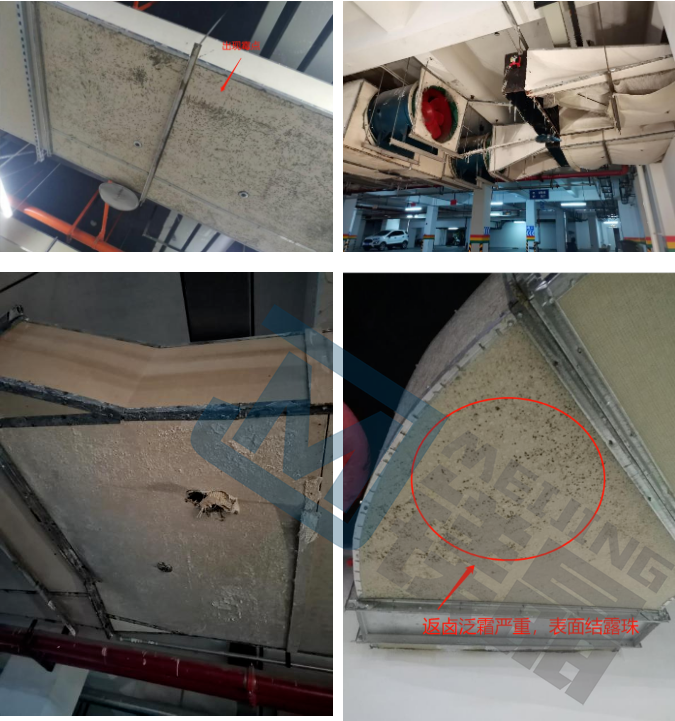

出現(xiàn)的問題：

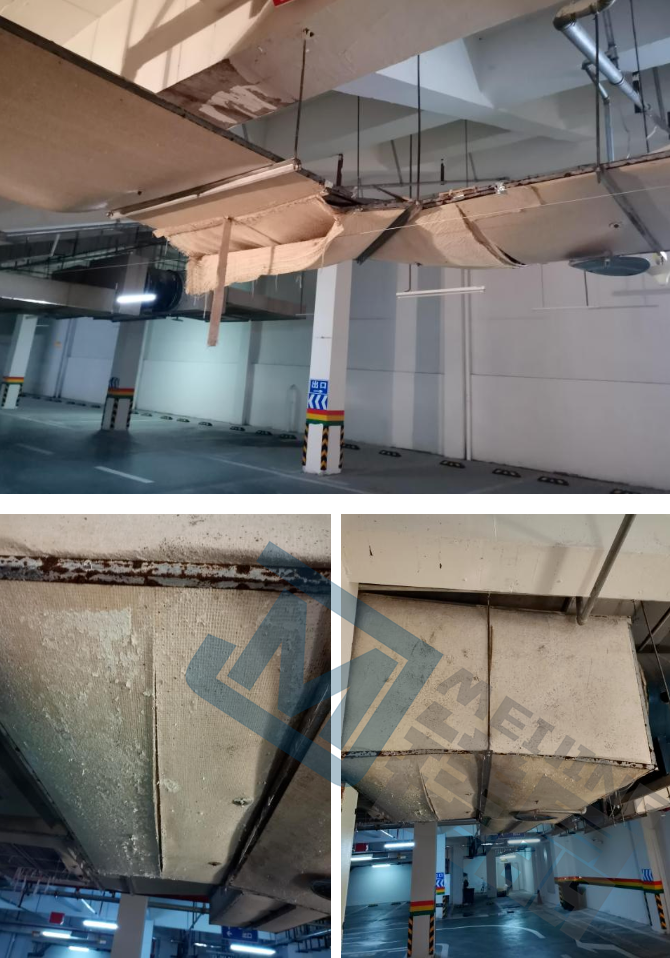

板材返鹵泛霜嚴(yán)重表面結(jié)露珠，已經(jīng)腐蝕金屬構(gòu)件，防火板拼接出現(xiàn)縫隙，板材脫落，管道即將垮塌。
原因分析1：
此防火板是氯化鎂板（也稱為玻鎂板），因主要原材料為氯化鎂，氯離子容易和空氣中的水分發(fā)生反應(yīng)，生產(chǎn)氯酸和次氯酸，腐蝕金屬構(gòu)件，由于氯離子析出，導(dǎo)致板材自身強(qiáng)度降低。同時(shí)廠家為了降低成本，在原材料選擇上選擇了低品質(zhì)的原料，板材長時(shí)間在車庫等潮濕環(huán)境中，就會(huì)出現(xiàn)表層脫落、垮塌現(xiàn)象。
改進(jìn)意見：
選擇主要原材料為氧化鎂的防火板，能防止吸潮返鹵，雖然市面上很多商家都承諾不吸潮返鹵，但是項(xiàng)目上仍會(huì)出現(xiàn)問題，所以需要仔細(xì)甄別。同時(shí)可以選擇有一定規(guī)模，有成功項(xiàng)目案例，知名度高的廠家合作。
原因分析2：
板與板之間的拼接應(yīng)采用鍍鋅條拼接，施工時(shí)由于節(jié)約成本，在板材需要拼接的時(shí)候，沒有選擇平接的邊條進(jìn)行平拼，導(dǎo)致板與板之間出現(xiàn)縫隙
改進(jìn)建議
板縫間采用鍍鋅邊條拼接
注意：該防火板在風(fēng)管包裹項(xiàng)目中也有使用，建議慎用。
建筑物安全問題一旦發(fā)生，后果不堪設(shè)想，我們也希望通過此次問題案例分享為大家敲響警鐘。嚴(yán)控工程質(zhì)量，別讓安全隱患轉(zhuǎn)化為現(xiàn)實(shí)后果。
